dog-4-durchfluss.png: 기체용 오실레이션 유량계 DOG-4 dog-4-ele-durchfluss.png: 기체용 오실레이션 유량계 DOG-4

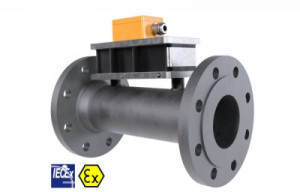

기체용 오실레이션 유량계 DOG-4

가스용

측정 범위: 0.12 - 12 ... 60 - 6000 Nm³/h 기체
연결부: Flange DN25 ... 200, ANSI 1... 8"
재질: 스테인리스 스틸
최대 압력: PN40
최대 온도: 120°C (Ex 60°C)
정확도: ± 1.5 % of reading (기체)
펄스 출력
유량 측정 및 카운터에 대한 디지털 디스플레이

Datasheet

application/pdf; charset=binary

dog-4-gb-flow

338 KB

Approvals

application/pdf; charset=binary

IECEXBVS13.0035X

[Ex ia Ga] IIC
Ex ia IIC T4 Ga

5,4 MB
application/pdf; charset=binary

BVS13ATEXE020X

II (1)G [Ex ia Ga] IIC
II 1G Ex ia IIC T4 Ga

3,8 MB

Description

KOBOLD 유량계 DOG-4는 가스의 유량을 측정하는 데 사용됩니다. 그 매체는 튜브 안의 오리피스를 통해 흐릅니다. 바이패스 보어는 측면에 있습니다. 오리피스의 동적 압력은 가스 체적 흐름의 일부를 바이패스로 흐르게 합니다. 분할 비율은 전체 측정 범위에서 일정하게 유지됩니다. 바이패스 채널에는 오실로스코프(측정 셀)가 포함되어 있습니다.

가스가 측정 셀을 통해 흐를 때, 가스 칼럼은 왼쪽과 오른쪽에 장착된 U자 모양의 채널에서 진동합니다. 이 진동 주파수는 흐름 속도에 비례하여 총 볼륨 흐름에 비례합니다.
진동 주파수는 백금 센서로 감지됩니다. 발생된 전기적 교류 신호는 연결된 변환기에서 표시가 됩니다.
