Často kladené otázky - Vírový (vortex) prietokomer
Čo je to vírovýprietokomer?
A Vírový prietokomer je zariadenie používané na meranie objemového prietoku kvapalín, plynov a pary na princípe tvorby vírov. Zisťuje víry, ktoré sa vytvárajú za vírovým telesom v dráhe toku, a vypočítava prietok na základe analýzy frekvencie týchto vírov.

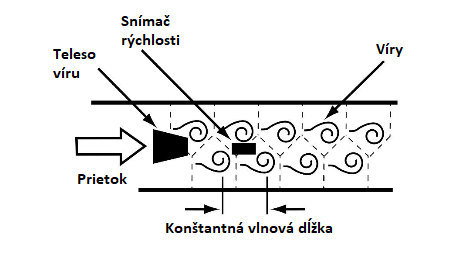

Ako fungujú vírovéprietokomery?
Vírové prietokomery fungujú na princípe vírenia. V dráhe toku kvapalín, plynov alebo pary je umiestnené vírové teleso alebo prekážka. Ako sa kvapalina pohybuje okolo vírového telesa, vytvára na oboch stranách striedavé víry. Tieto víry vytvárajú tlakové pulzácie, ktoré sú detekované senzorom. Frekvencia týchto pulzácií je priamo úmerná prietoku, čo umožňuje presné meranie. Merač potom tieto údaje prevedie na čitateľný signál, zvyčajne výstup 4-20 mA, ktorý poskytuje spoľahlivé a presné informácie o prietoku.
Ako vybrať správny rozsah prietoku pre vírový prietokomer?
Výber vhodného rozsahu prietoku pre vírový prietokomer je nevyhnutný na presné meranie. Vyberte si prietokomer, ktorý pokrýva minimálne a maximálne prietoky očakávané vo vašom systéme.
- Nízke prietoky: vyberte si merač s nízkym minimálnym rozsahom, aby ste zabezpečili presné údaje v procesoch s premenlivým alebo minimálnym prietokom.
- Vysoké prietoky: vyberte si merač určený pre vyššie prietoky, aby sa zachovala presnosť bez výraznej straty tlaku.
Dimenzovanie modelov vírových prietokomerov KOBOLD DVH/DVE možno jednoducho vykonať pomocou nášho online výpočtového programu, ktorý je k dispozícii na stránke produktu.
Aké modely vírových prietokomerov sú k dispozícii?
Ponúkame rôzne modely vírových prietokomerov vhodných pre rôzne aplikácie.
- Séria DVH (Inline Vortex Flowmeter): ideálna na meranie kvapalín, plynov a pary s vysokou presnosťou. Vyznačuje sa robustnou konštrukciou, viacerými možnosťami výstupu a voliteľnými snímačmi teploty/tlaku na lepšie monitorovanie. Je vhodný pre spracovateľský priemysel s aplikáciami s vysokou teplotou a vysokým tlakom. Ďalšie podrobnosti o sérii DVH nájdete TU.
- Séria DVE (zásuvný vírový prietokomer): tento multiparametrický prietokomer je určený pre veľké potrubia a je ideálny na meranie kvapalín, plynov a pary. Ponúka jednoduchú inštaláciu pomocou príruby alebo skrutiek a poskytuje spoľahlivé meranie s voliteľnými snímačmi. Ďalšie podrobnosti o sérii DVE nájdete TU.
- Séria DVZ (Inline virový prietokomer): najvhodnejšia pre kvapaliny s nízkou viskozitou, ako je voda, a menšie rozmery potrubia. Vyznačuje sa kompaktným a cenovo výhodným dizajnom, vďaka čomu je ideálny pre priemyselné vodné hospodárstvo a iné aplikácie monitorovania kvapalín. Ďalšie podrobnosti o rade DVZ nájdete TU.
Aká je presnosť vírových prietokomerov?
Presnosť vírových prietokomerov závisí od aplikácie. Tu sú uvedené všeobecné rozsahy presnosti:
- Pre kvapaliny: v prípade kvapalín sa presnosť pohybuje od ±0,7 % do ±1,2 % nameranej hodnoty, zatiaľ čo v prípade lacných jednotiek môže byť približne ±2,5 % celého rozsahu.
- Pre plyny a pary: ±1 % až ±1,5 % nameranej hodnoty.
Aké sú maximálne hodnoty tlaku a teploty vírových prietokomerov?
Maximálne hodnoty tlaku (pmax) a teploty (tmax) vírových prietokomerov sa líšia v závislosti od modelu:
- Pre štandardné aplikácie: pre PN16 PN40 PN64 je maximálna teplota 260 °C.
- Pre vysokotlakové a vysokoteplotné aplikácie: do 100 barov pri teplotách do 400 °C.
- Pre nízkotlakové alebo kompaktné aplikácie: menovitý tlak do 20 barov s teplotným limitom 80 °C.
Aké médiá môžu vírové prietokomery merať?
Vírové prietokomery sú univerzálne zariadenia schopné presne merať prietok rôznych kvapalín v priemyselných aplikáciách. Sú obzvlášť účinné pre čisté kvapaliny a kvapaliny s nízkou viskozitou. Medzi bežné médiá merané vírovými prietokomermi patria:
- Voda (chladená alebo horúca): vhodná pre systémy HVAC, diaľkového chladenia a vykurovania.
- Ultračistá voda: ideálna pre priemyselné odvetvia vyžadujúce vysokú čistotu vody, ako sú farmaceutický priemysel, elektronika a výroba polovodičov.
- Deionizovaná voda: Bežne sa používa v laboratóriách, elektrárňach a zariadeniach na spracovanie chemikálií.
- Glykolové zmesi: často sa používajú v chladiacich systémoch, chladiacich a priemyselných procesoch prenosu tepla.
- Rozpúšťadlá a kyseliny: Navrhnuté na manipuláciu s rôznymi chemikáliami v priemyselných odvetviach, ako je petrochémia, čistenie odpadových vôd a chemická výroba.
Vírové prietokomery poskytujú spoľahlivý výkon v týchto aplikáciách vďaka ich robustnému dizajnu a presným možnostiam merania prietoku.
Čo sú to multiparametrické vírové prietokomery a ako fungujú?
Multiparametrické vírové prietokomery merajú viac ako len prietok; zachytávajú aj údaje o teplote a tlaku na výpočet hmotnostného prietoku plynov, kvapalín alebo pary. Integráciou týchto meraní v jednom bode procesného potrubia ponúkajú vyššiu presnosť v porovnaní so samostatnými prietokomermi. Okrem toho kombinácia troch typov meraní v jednom zariadení znižuje zložitosť inštalácie a údržby a zároveň šetrí náklady.
Ponúkame vírový prietokomer DVE a vírový prietokomer DVH s možnosťou inštalácie do potrubia prostredníctvom prírub ANSI alebo medziľahlých prírub. Oba modely poskytujú spoľahlivé meranie hmotnostného prietoku pre rôzne aplikácie. Ak sa chcete dozvedieť viac, kontaktujte nás alebo si prečítajte viac na stránke Multiparametrické vírové prietokomery.
Aké sú aplikácie vírových prietokomerov?
Vírové prietokomery sa široko používajú v rôznych priemyselných odvetviach pre ich presné a spoľahlivé meranie prietoku. Sú vhodné najmä na meranie prietoku kvapalín, plynov a pary v aplikáciách, ktoré si vyžadujú trvanlivosť a minimálnu údržbu. Medzi bežné priemyselné odvetvia, v ktorých sa používajú vírové prietokomery, patria:
- Potravinársky a nápojový priemysel: Používajú sa na monitorovanie prietoku vody, pary a iných kvapalín pri spracovaní potravín a nápojov na efektívnu výrobu a kontrolu kvality.
- Chemický a petrochemický priemysel: ideálne na meranie prietoku rozpúšťadiel, kyselín a iných chemikálií vo výrobných a rafinérskych procesoch.
- Energetika: Používajú sa v elektrárňach a zariadeniach na výrobu energie na meranie prietoku pary a kondenzátu, čím sa zabezpečuje efektívna kontrola spotreby energie.
- Hutníctvo: Používa sa na monitorovanie prietoku chladiacej vody a reguláciu pary v hutníckych závodoch.
- Farmaceutický priemysel: Poskytujú presné meranie čistenej vody, pary a iných kvapalín pri výrobe farmaceutických výrobkov.
- Oleje a palivá: Vhodné na monitorovanie spotreby a prietoku paliva v rafinériách, potrubiach a skladoch paliva.
- Meranie pary: bežne sa používa v systémoch distribúcie pary na optimalizáciu spotreby energie a udržiavanie výkonu systému.
Aké sú výhody vírových prietokomerov?
Vírové prietokomery ponúkajú množstvo výhod, vďaka ktorým sú spoľahlivou voľbou na meranie prietoku v rôznych priemyselných odvetviach. Medzi hlavné výhody patria:
- Univerzálnosť: Vhodný na meranie plynov, kvapalín a pary v rôznych aplikáciách.
- Nákladová efektívnosť: v porovnaní s inými technológiami merania prietoku ponúka nízke až stredné počiatočné náklady na inštaláciu.
- Nízke náklady na údržbu: Vyžaduje minimálnu údržbu, ak sa používa s čistými médiami, pretože neobsahuje pohyblivé časti.
- Vysoká presnosť a spoľahlivosť: poskytuje konzistentné a presné meranie prietoku.
- Dlhá životnosť: absencia mechanických komponentov zaručuje dlhú životnosť a menšie opotrebovanie.
- Flexibilná inštalácia: Po naplnení potrubia ho možno inštalovať v ľubovoľnej polohe, čo umožňuje flexibilnú inštaláciu.
- Stabilný výkon: meranie nie je ovplyvnené zmenami teploty, tlaku, hustoty alebo viskozity média, čím sa zachováva presnosť merania.
- Nie je potrebný ohrev: na rozdiel od clonových diferenčných tlakomerov nevyžadujú vírové prietokomery pulzné vedenie tepla, čo znižuje prevádzkovú náročnosť.
- Minimálne tlakové straty: Poskytuje nízke až stredné tlakové straty pri zachovaní účinnosti systému
Aké sú nevýhody alebo obmedzenia vírových prietokomerov?
Hoci vírové prietokomery ponúkajú spoľahlivé a presné meranie prietoku pre mnohé aplikácie, majú určité obmedzenia, medzi ktoré patria:
- Obmedzené na médiá s nízkou viskozitou: Nie je ideálny na meranie kvapalín alebo kalov s vysokou viskozitou.
- Nevhodné pre povlaky alebo kryštalizujúce médiá: médiá, ktoré majú tendenciu vytvárať povlak na povrchu alebo kryštalizovať, čím ovplyvňujú funkciu prístroja.
- Môžu byť potrebné ďalšie komponenty: na ochranu prietokomera pred nečistotami môžu byť potrebné sitá alebo filtre.
- Znížená presnosť pri extrémnych prietokoch: presnosť sa môže znížiť pri veľmi vysokých alebo veľmi nízkych prietokoch.
- Nie je vhodný pre pulzujúce prúdenie: nie je určený pre aplikácie s výrazným pulzovaním alebo nepravidelným prúdením, pretože pulzujúce prúdenie narúša stabilnú tvorbu vírov a spôsobuje šum v signáli.
- Požiadavky na dĺžku rovného potrubia: Na zabezpečenie presného merania sa môžu vyžadovať dlhé rovné potrubia pred a za prietokomerom. Zvyčajne sa vyžaduje 15 - 20 D pred prietokomerom a 5 - 10 D za prietokomerom (D = priemer potrubia).
- Obmedzené pre dávkové aplikácie: zvyčajne nie je najlepšou voľbou pre aplikácie vyžadujúce veľmi presné dávkovanie.
Môžu vírové prietokomery merať prietok pary?
Áno, vírové prietokomery sú veľmi vhodné na meranie prietoku pary vrátane nasýtenej a prehriatej pary vďaka svojej schopnosti odolávať vysokým teplotám a tlakom.
Ako vybrať správny vírový prietokomer pre konkrétnu aplikáciu?
Pri výbere správneho vírového prietokomera sa zohľadňujú faktory, ako je priemer potrubia, prietok, teplota a tlak procesu. Zohľadnenie týchto parametrov zabezpečí presné meranie a spoľahlivú prevádzku v priemyselných a komerčných aplikáciách.
Aké faktory by sa mali zohľadniť pri výbere prostredia na inštaláciu vírového prietokomera?
Pri výbere prostredia pre inštaláciu vírového prietokomera zohrávajú kľúčovú úlohu faktory, ako sú extrémne teploty, vlhkosť a vystavenie chemickým látkam. V drsných prostrediach sa na zabezpečenie dlhej životnosti odporúča používať materiály odolné voči korózii, ako je napríklad nehrdzavejúca oceľ. Pre čisté a kontrolované prostredia zvyčajne postačujú štandardné modely. Zohľadnenie týchto podmienok zabezpečí optimálny výkon a dlhú životnosť prietokomera.
Sú vírové prietokomery spoľahlivé a odolné?
Áno, vírové prietokomery sú veľmi spoľahlivé a odolné vďaka svojej konštrukcii bez pohyblivých častí. Tým sa minimalizuje opotrebovanie, znižuje potreba údržby a zabezpečuje dlhodobá prevádzka v rôznych aplikáciách merania prietoku. Ak chcete získať viac informácií, kontaktujte nás.
