Limitadores de Caudal REG

Los limitadores de caudal mecánicos REG diseñado por especialistas en instrumentación con sede en Hofheim am Taunus impresionan por su funcionamiento sencillo y eficaz.

Una vez instalado, el REG limita el caudal a un valor fijo predeterminado, independientemente de las fluctuaciones de presión. Por su diseño en acero inoxidable de alta calidad, el REG está completamente libre de mantenimiento. Sin alimentación auxiliar y protegido contra manipulaciones, el REG es particularmente adecuado para aplicaciones de consumo y suministro uniforme a múltiples consumidores.

A diferencia de los insertos de acero inoxidable del REG, otros fabricantes suelen utilizar una combinación de discos de goma y metal, cada uno con una cavidad redonda en el medio. La presión del agua comprime el disco de goma elástica, lo que cambia el diámetro de la cavidad y por lo tanto regula el flujo; sin embargo, esto solo funciona mientras la elasticidad de la goma esté intacta. Debido a la temperatura, la influencia química y el envejecimiento, la estructura molecular del caucho cambia fuertemente con el tiempo y, como resultado, pierde su elasticidad, provocando el endurecimiento del caucho y, por lo tanto, el flujo no se puede regular ni garantizar. Esta condición se vuelve problemática y sobre todo costosa si se subestima o no se señala esta característica.

Por el contrario, nuestros limitadores de flujo REG están diseñados para un uso de por vida y sin mantenimiento. El caudal se mantiene constante con una precisión de aproximadamente ±0,2 l/min, independientemente de la fluctuación de la presión de entrada.

El flujo constante se realiza mediante el llamado orificio de control que consta de placas de resorte de acero inoxidable seguidas de un anillo o disco. Dependiendo de la presión diferencial, el espacio entre la placa de acero inoxidable y el anillo varía. Por lo tanto, el caudal se mantiene constante. Dependiendo del caudal, las placas de resorte y los orificios de control se utilizan en diferentes disposiciones.

El caudal máximo por elemento de control es de 40 l/min. También hay disponibles múltiples elementos en versión roscada y bridada. La presión diferencial máxima es de 10 bar. Materiales: latón y acero inoxidable, conexión roscada:
½ y ¾ macho y hembra, caudales disponibles (Monoelemento): 0,5, 1, 2, 3, 4, 6, 10, 12, 14, 16, 18, 20, 25, 30 y 40 l/min.

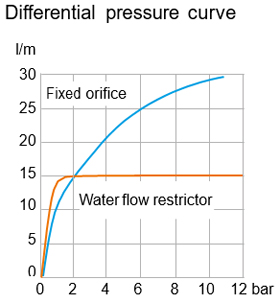

Ejemplo de un caudal de 15 l/min en relación a un orificio fijo

REG elemento simple y elemento múltiple

Los REG son ideales para aquellas aplicaciones en las que se necesita un caudal constante a pesar de las fluctuaciones de presión en el sistema, p.ej. mediante el encendido y apagado de los consumidores. Campos de aplicación del limitador de caudal Kobold REG:

Suministro de agua
• Distribución uniforme del agua

Protección de bomba
• Para protección contra sobrecalentamiento durante flujo cero, golpe de ariete y cavitación.

		Distribución remota de calefacción Caudales óptimos en el circuito del intercambiador de calor
		Aplicaciones industriales Refrigeración constante de máquinas EdM y otras máquinas herramienta. Refrigeración y lubricación de herramientas y máquinas de corte CNC, así como varios centros de mecanizado. Para enfriar y mantener la temperatura de moldes de fundición de aluminio a presión en la producción de motores de automóviles o envasadoras para la industria alimentaria y farmacéutica. Circuito de refrigeración de máquinas de rayos X, máquinas láser, sistemas fotovoltaicos, máquinas de soldadura de alambre, máquinas de recubrimiento y sistemas de vacío, máquinas de endurecimiento por inducción
		Circuitos de agua para sistemas de calefacción y refrigeración. Uso en imprentas para aplicación de humedad por aspersión. El REG limita el consumo de agua de servicio de la máquina de impresión frente a la unidad de pulverización.
		Para la protección contra ajustes manuales incorrectos del flujo en máquinas e instalaciones
		Aplicaciones de dosificación  Para una mezcla óptima de líquidos Mezcla química precisa
		Abastecimiento de agua / agricultura / riego Distribución de agua requerida a todos los establos en plantas ganaderas. Caudales óptimos en todos los puntos de entrega Control de riego y sistemas de riego
		Aplicaciones de bomberos y protección contra incendios. Limitación del caudal y distribución uniforme a todos los ramales. Dosificación precisa del agente espumante Sistemas de ducha de emergencia en la industria Los limitadores de flujo proporcionan la cantidad requerida de agua en todas las duchas de emergencia
		Lavado de ojos Los limitadores de caudal evitan cantidades excesivas de agua
		Tratamiento de aguas  El control del flujo de retrolavado evita la pérdida de líquido.  Esterilización UV: Caudal controlado para matar bacterias.
