dog-6-durchfluss.png: Oscillatie-debietmeter DOG

Oscillatie-debietmeter DOG


Lucht: 0,12 - 12 ... 60 - 6000 Nm³/h
Procesaansluiting: flens: DN25 ... 200, 1" ... 8"
Materiaal: RVS
Pmax: 16 bar
Tmax: 120 °C (Ex 60 °C)
Nauwkeurigheid: +/- 1,5 % v/d meetwaarde ( lucht)
Pulsuitgang, digitale uitlezing voor debiet en teller


Promotional Video


Operating Principle




DOG-4
magnify

DOG-4

DOG-6
magnify

DOG-6

Electronics and calibration software with connection adapter
magnify

Electronics and calibration software with connection adapter

Sheet Specificatieblad

application/pdf; charset=binary

dog-gb-flow

761 KB

Gebruiksaanwijzing

application/pdf; charset=binary

DOG-4-6- Operating Instructions

8,2 MB
application/pdf; charset=binary

DOG-4-6-Electronic Opt. M0-N0-O0-P0 - Operating Instructions

716 KB
application/pdf; charset=binary

DOG-4-6-Electronic Opt. G0-H0-I0-K0-L0 - Operating Instructions

694 KB
application/pdf; charset=binary

DOG-4-6-Recalibration Set - Operating Instructions

605 KB

Diversen

application/pdf; charset=binary

General Safety Instructions

214 KB

Attest

application/pdf; charset=binary

BVS 13 ATEX E 020 X

II (1)G [Ex ia Ga] IIC
II 1G Ex ia IIC T4 Ga

5,7 MB
application/pdf; charset=binary

IECEx BVS 13.0035X

[Ex ia Ga] IIC
Ex ia IIC T4 Ga

2,0 MB

Downloads

application/zip; charset=binary

Software

Calibration Software

6,6 MB

Persbericht



De nieuwe Oscillatiestroommeter, serie DOG-6 voor gassen
Ideaal voor meten van debiet in zowel droog als nat gas.


Prijsgunstiger dan Ultrasoon technologie!

De DOG-6 oscillatieflowmeter is ontwikkeld voor nauwkeurige en betrouwbare gasmeting. Geschikt voor zowel droge als natte gastoepassingen. Deze veelzijdige flowmeter is perfect geschikt voor verschillende industrieën.

Industriële processen, biogasinstallaties, rioolwaterzuiveringsinstallaties en waterstof- en gasvolumemeting. Relaties in de machinebouw, installatietechniek en in de procesindustrie, vertrouwen al vele jaren op de meetinstrumenten van KOBOLD.

Met de nieuwste upgrade van de DOG-6 blijft KOBOLD voldoen aan de groeiende eisen van gasvolumemetingen. Met een innovatieve oplossing die de beperkingen van zijn voorganger, de DOG-4, overtreft.


DOG-4 en DOG-6: een veelzijdige lijn voor verschillende gasdebietmetingen.

Het voorgangermodel DOG-4 is speciaal ontworpen voor het meten van droge gassen. Dankzij het verbeterde ontwerp van de DOG-6 is het meten van zowel droge als natte gassen nu mogelijk.
Een aanzienlijke verbetering van de DOG-6 is het vermogen om natte gassen te meten. Bijvoorbeeld, een natuurlijke condens afvoer is nu mogelijk.

Dankzij de robuuste sensor meet hij efficiënt de natte gasstroom. De flowmeter is uitgerust met optionele functies zoals een afsluiter, kalibratiesoftware en een flowcomputer.  De debietmeter is in een breed scala aan applicaties inzetbaar. De DOG-6 wordt geleverd met een individueel kalibratieprotocol.  De debietmeter wordt volgens klantwens vervaardigd. De toepassingsgebieden zijn zeer uitgebreid.

De flowmeter vindt zijn weg in processen met droge gassen, menggassen, gasmengsels en vochtige gassen.


Oscillation Flow.jpg

De Oscillatie Flowmeter voor zowel flowmeting in droog gas,
nat gas en gasmengsels biedt uitstekende eigenschappen en
een uitstekende prijs-prestatieverhouding


De voordelen van het oscillatiemeetprincipe

Bij deze methode van flowmeting wordt een deelstroom van het medium via een bypass naar het meetelement geleid. In de oscillator, die de eigenlijke meetcel is, stroomt het medium door een kamer met twee stromingskanalen. Een speciaal binnenwerk stuurt de stroom naar links of naar rechts. Een kanaal aan de zijkant van het meetelement verbindt beide zijden. De stroming creëert positieve druk aan de ene kant en negatieve druk aan de andere kant. Dit drukverschil leidt het medium naar de andere kant. De stroming begint tussen de twee zijden te oscilleren en zorgt ervoor dat het medium in het verbindingskanaal oscilleert.

De frequentie van de oscillatie is een maat voor de stroomsnelheid. Een platina hittedraadsensor detecteert de oscillatie in het verbindingskanaal en zet deze om in een elektrisch signaal. Het signaal wordt in de elektronica verwerkt.


Duurzaamheid en veelzijdigheid van de DOG-6 in uitdagende omstandigheden

De DOG-6 is speciaal ontworpen voor uitdagende industriële processen. Het ontwerp bevat geen bewegende delen, waardoor het extreem robuust is en bestand tegen agressieve media, vocht en vuildeeltjes. Bovendien is de flowmeter inbouwonafhankelijk te plaatsen. KOBOLD  beveelt horizontale installatie aan. Dan creëert u  een optimale afvoer van condensaat. Dit komt omdat de constructie van het apparaat de afvoer van condensaat uit de oscillator optimaal mogelijk maakt.

Dit is met name vereist wanneer biogas op natuurlijke wijze in een vergister wordt gegenereerd. De DOG-6 een ideale keuze is voor biogastoepassingen. De resistentie tegen zwavel is een belangrijk voordeel. Dit werkt efficiënt bij lage druk. Het drukverlies bedraagt doorgaans minder dan 30 mbar.Door goed te dimensioneren is een drukverlies van minder van 5 mbar haalbaar.

De DOG-6 is verkrijgbaar in een roestvrijstalen flensuitvoering met nominale diameters tot DN 200. Ook zijn er diverse maatwerkproducten leverbaar. Naast biogasinstallaties is de DOG-6 oscillatieflowmeter zeer effectief in rioolwaterzuiveringsinstallaties, industriële processen en waterstoftoepassingen.


Toepassingen voor de DOG-6 oscillatiestroommeter voor gassen

De DOG-6 is zeer geschikt voor flowmetingen in nat gas. In een verscheidenheid aan gassen waaronder perslucht, aardgas, biogas, waterstof, vergistingsgas, diverse gasmengsels, medische gassen, propaan en argon.


Voordelen van de DOG-6 Oscillatieflowmeter

De DOG-6 Oscillatieflowmeter onderscheidt zich door de keuze uit meerdere meetbereiken per nominale doorlaat, hoge meetnauwkeurigheid en langdurige stabiliteit. Het beschikt over ATEX/IECEx-goedkeuringen voor gebruik in ATEX omgeving. Inclusief zone 0. Het apparaat is zeer goed bestand tegen vervuiling en werkt zonder slijtage. Vrijwel onderhoudsvrij. Mocht het meetelement vervangen moeten worden  kan dit dankzij optionele afsluiters ter plaatse gebeuren zonder het proces te onderbreken. Na vervanging is geen herkalibratie vereist.

Met zijn uitgebreide meetbereik en individueel programmeerbare elektronica is de DOG-6 geschikt voor een grote verscheidenheid aan gassen. In het bijzonder bij veelbelovende energiebronnen zoals biogas en waterstof. Een compensatie van procesveranderingen in druk en temperatuur wordt mogelijk gemaakt door het gebruik van een flowcomputer. De evaluatie-elektronica kan debiet meten en tellen. Temperatuur en druk  meten kan via extern aangesloten sensoren. Bovendien kunnen gegevensopslag- en communicatiemogelijkheden worden geïmplementeerd.

Met al deze voordelen biedt de DOG-6 een breed scala aan toepassingen, duurzaamheid en meetnauwkeurigheid. Dit alles tegen een uitstekende prijs-prestatie verhouding.Een vergelijkbare prijs-prestatieverhouding is met alternatieve ultrasoontechnologie niet haalbaar.

Voor meer informatie kunt u contact met ons opnemen.






Veelgestelde vragen - DOG oscillatiedoorstroommeter voor gassen

Wat is een DOG-oscillatiedoorstroommeter?

A  DOG oscillatiedoostroommeter is speciaal ontworpen om de gasstroomsnelheden van droge en natte gassen in industriële toepassingen te meten. De flowmeter werkt zonder bewegende delen, waardoor een minimaal drukverlies en betrouwbaarheid wordt gegarandeerd. Door de oscillatie van de gasstroom ontstaat er een frequentie die evenredig is met de stroomsnelheid, die vervolgens wordt omgezet in een nauwkeurige debietmeting.

Wat is het werkingsprincipe van een DOG-oscillatieflowmeter?

Het werkingsprincipe is als volgt:

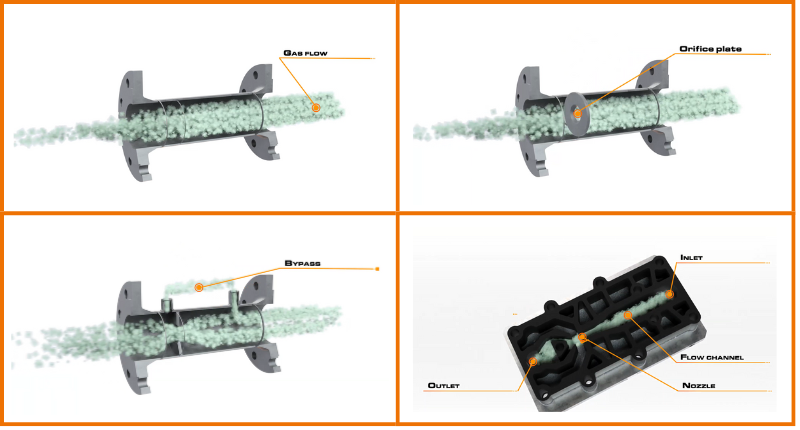

Eerst stroomt het gas door een buis voorzien van een restrictie. De tegendruk die bij de restrictie wordt gecreëerd, zorgt ervoor dat een deel van het gasvolume naar een bypass wordt omgeleid. De gasverhouding tussen de bypass en de hoofdleiding blijft over het gehele meetbereik constant.

DOG Oscillation Flow Meter for Gases  Working Principle KOBOLD (1).png

De oscillatiefrequentie is recht evenredig met de stroomsnelheid en de totale volumestroom. Een platinasensor detecteert deze trillingen en produceert een pulssignaal. Een stroomafwaartse zender lineariseert vervolgens het signaal, dat verder wordt verwerkt door verschillende evaluatie-elektronica. Voor extra gemak kunnen gebruikers met optionele software herkalibratiewaarden ter plaatse programmeren.




The oscillation frequency is directly proportional to the flow velocity and the total volume flow. A platinum sensor detects these oscillations, producing an alternating electrical signal. A downstream transmitter then linearizes the signal, which is further processed by various evaluation electronics. For added convenience, optional software allows users to program recalibration values on-site.

Bekijk voor meer informatie de video met een gedetailleerd overzicht.

Wat zijn de belangrijkste voordelen van het gebruik van een DOG-oscillatieflowmeter?

De  DOG-oscillatieflowmeter biedt tal van voordelen voor gasflowmeting. De belangrijkste voordelen zijn:

  1. Geen bewegende delen: zorgt voor minimale slijtage en resulteert in lagere onderhoudskosten.
  2. Weinig onderhoud en hoge duurzaamheid: Ontworpen voor duurzaamheid, zelfs in moeilijke omstandigheden.
  3. Minimaal drukverlies: Efficiënte debietmeting zonder aanzienlijk drukverlies.
  4. Groot meetbereik: Meet nauwkeurig de gasvolumestromen met een groot meetbereik.
  5. Bestand tegen vocht: Werkt betrouwbaar, zelfs met vochtige gassen zoals biogas.
  6. Certificering Ontworpen voor veiligheid: Voldoet aan industrienormen met certificeringen zoals ATEX en IECEx.
Welke soorten modellen zijn beschikbaar voor DOG-oscillatieflowmeters en waarin verschillen ze?

DOG oscillatiestroommeter is verkrijgbaar in twee primaire modellen: DOG-4 en DOG-6, ontworpen om  droge en natte gassen te kunnen meten.

DOG-4:

  1. Ideaal voor het meten van droge gassen en menggassen.
  2. Biedt betrouwbare prestaties in schone en gecontroleerde omgevingen.
  3. Geschikt voor toepassingen waarbij de gassamenstelling stabiel blijft.

DOG-6:

  1. Veelzijdig en ontworpen voor vrijwel alle gassoorten, inclusief droge gassen, menggassen, veranderende gasmengsels en natte gassen.
  2. Door zijn ongevoeligheid voor vocht en vervuiling is hij bijzonder geschikt voor biogasmetingen.
  3. Ontworpen in een robuuste constructie voor betrouwbare prestaties in zware en ATEX omgeving.
  4. Garandeert een laag drukverlies en langdurige betrouwbaarheid.

Belangrijkste kenmerken van DOG-6

Nieuw ontwerp: voor verbeterde duurzaamheid en prestaties.
Roestvrijstalen constructie: zorgt voor corrosiebestendigheid en duurzaamheid.
Stabiliteit op lange termijn: Biedt consistente en nauwkeurige metingen zonder verloop in de tijd.
Platinasensor: Biedt de hoogste nauwkeurigheid en betrouwbare flowdetectie.

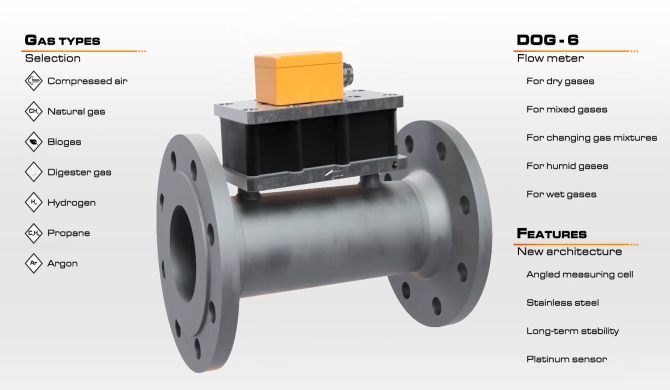

DOG Oscillation Flow Meter Types KOBOLD.png

Om meer te weten, neem nu  contact met ons op !

Waarom kiezen voor een DOG-oscillatieflowmeter voor biogastoepassingen?

De DOG is uniek en ideaal voor het meten van biogas omdat het ongevoelig is voor zowel het vochtgehalte van het gas als voor mogelijke verontreinigingen. Het robuuste ontwerp in combinatie met de extreem lage drukval zorgt ervoor dat de DOG betrouwbare metingen kan leveren in zware en explosieve omgevingen. En dat zelfs bij lage procesdrukken. Het meetresultaat is onafhankelijk van de gassamenstelling.

Bovendien is de DOG oscillatieflowmeter zeer geschikt voor biogasinstallaties omdat:

  1. Langdurige betrouwbaarheid: Biedt consistente prestaties, zelfs in vochtige omgevingen en omgevingen met lage druk.
  2. Condensaatbeheer: De schuine meetkamer zorgt voor een effectieve condensafvoer.
  3. Zwavelbestendigheid: De sensor is corrosiebestendig, zelfs in de aanwezigheid van zwavel, waardoor nauwkeurige metingen worden gegarandeerd.
  4. Minimale drukval: Ideaal voor natuurlijk geproduceerd biogas bij lage werkdruk.
Welke industrieën profiteren van het gebruik van de DOG-oscillatiestroommeter?

De DOG-oscillatiestroommeter is ideaal voor industrieën die een nauwkeurige meting van de gasstroom vereisen. Belangrijke industrieën zijn onder meer

  1. Biogasinstallaties: Efficiënte monitoring en controle van de biogasstroom, zelfs onder vochtige of vervuilde omstandigheden.
  2. Staalproductie: Zorg voor nauwkeurig gasflowmeting voor verbrandings- en verwerkingstoepassingen.
  3. Chemische verwerking: Metingen van diverse gassen, die betrokken zijn bij chemische reacties. Garandeert  de procesbetrouwbaarheid.
  4. Rioolwaterzuiveringsinstallaties: Het meten en regelen van Biogas, dat ontstaat bij afvalverwerking.
  5. Medische gastoevoersystemen: Betrouwbare gasmetingen in ziekenhuizen en medische instellingen.
  6. Medische gastoevoersystemen: Betrouwbare gasmetingen in ziekenhuizen en medische instellingen.
Wat zijn de meest voorkomende toepassingen van de DOG-oscillatiestroommeter?

De DOG oscillatieflowmeter is een veelzijdig instrument voor het meten van diverse gassen. Hun meest voorkomende toepassingen zijn onder meer:

  1. Persluchtbewaking: Het vastleggen van het luchtverbruik  in pneumatische systemen.
  2. Aardgas- en biogasmeting: Zorgen voor nauwkeurigere doorstroomgegevens bij de productie en distributie van energie.
  3. Beheer van vergistingsgas: Bewaak de gasstroom in bioprocessen- en fermentatie.
  4. Meting van debiet van propaan: Levert betrouwbare metingen voor propaangas dat wordt toegepast in industriële processen.
  5. Bewaking van waterstofgas: Gegarandeerd een veilige en nauwkeurige meting van de waterstofstroom in brandstof- en chemische toepassingen.
  6. Stikstof- en argon flowregeling: Ondersteunt het beheer en de productie van industrieel gas met nauwkeurige een debietmeting.
  7. Medische gassen: Zorgen voor nauwkeurige controle in medische omgevingen voor zuurstof, stikstof en andere medische gassen.

Meer gedetailleerde informatie vindt u in onze  DOG-specificatieblad.

Waarom zijn DOG-oscillatiedebietmeters geschikt voor vergistingsgassen en rioolwaterzuiveringsinstallaties?

De DOG-oscillatiedebietmeter is ideaal voor toepassingen in vergistingsgas- en rioolwaterzuiveringsinstallaties, omdat:

  1. Ongevoeligheid voor vuil, vocht en agressieve componenten: Garandeert betrouwbare prestaties, zelfs in ruwe omgevingen.
  2. Superieure betrouwbaarheid: Vergeleken met andere meetprincipes bieden DOG-meters stabiele en nauwkeurige resultaten, afhankelijk van de vochtigheid en de gassamenstelling.
  3. Kosteneffectieve oplossing: Deze opties zijn betaalbaarder dan ultrasone meters, waardoor ze een praktische keuze zijn voor veel applicaties.
Welke opties zijn beschikbaar voor de DOG-oscillatiestroommeter?

De DOG oscillerende flowmeter biedt veelzijdige opties om aan verschillende eisen te voldoen, waaronder:

  1. Eenvoudige frequentie-uitgang: Ideaal voor debietbewaking en -controle.
  2. Verbruiksmeting: Meet het gasverbruik nauwkeurig.
  3. Meters voor het veranderen van druk en temperatuur: Biedt realtime monitoring met conversie van volumetrische waarden
  4. Flowcomputers: Biedt geavanceerde analyse met afzonderlijke ingangen voor druk en temperatuur, waardoor nauwkeurige metingen zijn gegarandeerd.
Wat is het meetbereik van de DOG-oscillatiestroommeter?

DOG- Oscillerende flowmeters bieden een breed meetbereik van 0,12 - 12 m³/h tot 60 - 6000 m³/h en zijn daarom geschikt voor diverse industriële gastoepassingen.

Welke materialen worden gebruikt in de DOG-oscillatiestroommeter?

De DOG-oscillatieflowmeter is gemaakt van roestvrijstaal en biedt duurzaamheid, corrosiebestendigheid en geschiktheid voor zware omstandigheden.

Wat is de maximale bedrijfstemperatuur van de DOG-oscillatieflowmeter?

Procestemperaturen tot +120 °C en voor explosieveilige (Ex) modellen tot +60 °C.

Hoe nauwkeurig zijn DOG-oscillatiestroommeters?

Met een nauwkeurigheid van ±1,5% van de meetwaarde biedt de DOG-meter betrouwbare en nauwkeurige gasstroommetingen voor een breed scala aan toepassingen.

Wat zijn de voordelen van het gebruik van een DOG-oscillatieflowmeter?
  1. Geen bewegende delen: garandeert weinig onderhoud en langdurige betrouwbaarheid.
  2. Minimale drukval: Biedt efficiënte en nauwkeurige metingen zonder noemenswaardige invloed op de gasstroom.
  3. Hoge nauwkeurigheid: Behoudt nauwkeurige metingen, zelfs bij fluctuerende gassamenstellingen.
  4. Duurzaamheid: Geschikt voor zware en explosie gevaarlijke omgeving vanwege het robuuste ontwerp en ATEX keur.
  5. Eenvoudig onderhoud: Maakt sensorvervanging, zonder herkalibratie, ter plaatse eenvoudig onderhoud mogelijk.
Hoe vervang of reinig je de sensor van de DOG oscillatieflowmeter?

Om de hittedraadsensor te vervangen, schakelt u de mediumstroom uit en maakt u de leidingen drukloos. Bij uitvoeringen met kogelkranen is het eenvoudig sluiten ervan voldoende. Begin met het openen van de aansluitdoos met behulp van vier schroeven en het losmaken van de hittedraadsensor . Indien nodig, vanwege de beperkte ruimte of krappe kabelopstellingen, kunt u de klem losmaken, de kabelwartel losmaken en de kabel eruit trekken. Maak vervolgens de aansluitdoos los van de plaat met behulp van twee schroeven. Maak de schroeven van de hittedraadsensor voorzichtig los en verwijder de sensor. Zorg ervoor dat er geen sensoronderdelen in het apparaat achterblijven en dat er geen vreemde voorwerpen in terechtkomen. Het opnieuw monteren wordt in omgekeerde volgorde uitgevoerd, waarbij gebruik wordt gemaakt van de nieuwe O-ringen die bij de sensor zijn geleverd en waarbij de schroeven gelijkmatig kruislings worden vastgedraaid.

Als het interne gedeelte van de oscillator vervuild raakt door het medium of als er deeltjes binnendringen tijdens het vervangen van de sensor, moet het apparaat worden gedemonteerd en gereinigd. Nadat u de aansluitdoos hebt losgeschroefd en de sensor hebt verwijderd, gaat u verder met het losdraaien van de schroeven van de bovenste plaat, scheidt u de onderdelen en reinigt u het stromingskanaal van de oscillator aan beide zijden. Wilt u meer weten over het product, neem dan contact op met onze technische ondersteuning !

Waarom kiezen voor de KOBOLD DOG-oscillatiestroommeter?

KOBOLD heeft uitgebreide ervaring in het betrouwbaar produceren oplossingen voor debietmeting. De DOG Oscillatie Flowmeter is speciaal ontworpen voor droge en natte gassen in industriële toepassingen. Als vertrouwde fabrikant levert  KOBOLD  innovatieve en hoogwaardige flowmeters afgestemd op uw proces.

Als u meer wilt weten over hoe de DOG-oscillatiestroommeter uw toepassing ten goede kan komen, bel ons  of neem contact met ons op via  e-mail. Onze technische experts staan ​​klaar om u te helpen.
