Misuratore di portata induttivo magnetico e flussostato: domande e risposte, conoscenze professionali direttamente dal produttore:



Come funziona un misuratore di portata induttivo magnetico?

Un misuratore di portata induttivo magnetico (abbreviato in MID o Magmeter) funziona secondo la legge di induzione di Faraday.
Di conseguenza, viene indotta una tensione in un conduttore che si muove in un campo magnetico. Il fluido di misura elettricamente conduttivo corrisponde al conduttore in movimento nel processo. La tensione indotta dal fluido di misura è proporzionale alla portata ed è quindi una misura della portata volumetrica. La misurazione della portata richiede una conducibilità elettrica minima del fluido in scorrimento. La tensione indotta viene alimentata ad un amplificatore di misura tramite due elettrodi che sono in contatto conduttivo con il fluido. La portata volumetrica viene calcolata utilizzando un diametro del tubo definito. Questa misurazione è indipendente dal mezzo e dalle sue proprietà del materiale come densità, viscosità e temperatura.

Kobold Magmeter magnetic inductive flow meter Pic000.png

Quali sono i vantaggi dei misuratori di portata induttivi magnetici?

Da un punto di vista tecnico, non ci sono quasi limitazioni:
• Non ci sono parti in movimento, quindi sono escluse usura e guasti meccanici
• Ciò si traduce in costi di manutenzione ridotti e una lunga durata
• È possibile l'uso con fluidi puliti, igienici, sporchi, corrosivi o abrasivi, questi fluidi non hanno alcuna influenza negativa sulla misurazione
• Installazione facile e poco ingombrante in spazi ristretti
• Richiede poca potenza per funzionare
• In grado di misurare portate sia basse che alte; il MIM di Kobold può misurare 0,01...1 litri al minuto con l'attacco G 1/4 di pollice, con l'attacco da due pollici il MIM ha un campo di misura di 3...650 litri al minuto. Le serie MIS, EPS e PIT sono disponibili per diametri nominali ancora maggiori
• È possibile misurare in modo bidirezionale
• Insensibile alle fluttuazioni di viscosità, densità, temperatura o pressione
• Molto preciso con allo stesso tempo solo una bassa caduta di pressione e solo una breve sezione di ingresso e uscita

Quali sono gli svantaggi dei misuratori di portata elettromagnetici?

• Possono essere utilizzati solo con liquidi conduttivi, conducibilità minima > 5-20 micro-Siemens/cm
• Il fluido non deve contenere idruri di carbonio disciolti come benzina o gasolio
• Il fluido non deve contenere materiali magnetici
• È necessario un tubo completamente riempito (niente gas, niente bolle d'aria)

Quanto sono precisi i misuratori di portata magnetici?

Rispetto ad altri metodi di misurazione della portata, i misuratori di portata induttivi magnetici offrono sempre una maggiore precisione. L'eccezione a questo sono i misuratori di portata Coriolis. Tuttavia, i misuratori Coriolis sono molto costosi da acquistare. Hanno una precisione inferiore all'1%. Ad esempio, il Kobold EPS ha una precisione complessiva di circa lo 0,3% ad una velocità di 10 m/s.
In definitiva, l'utente deve soppesare i costi, i benefici, le esigenze e la fattibilità tecnica.

Qual è la differenza tra un flussometro e un flussostato?

Un flussometro mostra la misura istantanea o totalizzata. Un flussostato fornisce un allarme se i valori predefiniti vengono superati o non raggiunti.

Qual è il rapporto di turndown per un misuratore di portata magnetico?

Spesso c'è una chiara differenza nei rapporti del campo di misura tra i dispositivi di misurazione. Sia che si tratti di dimensioni diverse o di altre tecnologie. Se il turndown è un fattore importante nella tua applicazione, devi assicurarti che il misuratore che scegli soddisfi tali requisiti.

Ad esempio, il rapporto del campo di misura per misuratori di portata ad area variabile può essere 1:10. Esistono tuttavia altri principi di misura con rapporti del campo di misura più ampi.
I misuratori di portata elettromagnetici generalmente forniscono un turndown di 1:250 o superiore. Questo è superiore a molti altri principi di misurazione.

Quali applicazioni ci sono per i misuratori di portata elettromagnetici?

I misuratori di portata elettromagnetici sono utilizzati in un'ampia varietà di applicazioni. Esempi comuni includono la gestione dell'acqua, l'acqua di processo, le acque reflue (trattate e non trattate), la lavorazione degli alimenti, i materiali chimici e corrosivi, i fanghi ed altre applicazioni industriali generali.

Quali sono le differenze tra misuratori di portata induttivi magnetici e misuratori di portata ad effetto Coriolis?

Misuratori di portata Coriolis offrono misure reali di massa, mentre i misuratori di portata induttivi magnetici forniscono solo misure di portata volumetrica. La vostra applicazione potrebbe essere influenzata da alcuni parametri per i quali sarebbe più appropriata una misurazione della portata massica. I misuratori Coriolis inoltre offrono generalmente un rapporto di turndown più elevato rispetto ai misuratori di portata magnetici per applicazioni in cui il flusso non è uniforme in termini di velocità.

La più grande differenza quando si sceglie tra un misuratore di portata massica Coriolis e un misuratore di portata magnetico è il costo. I misuratori di portata massica Coriolis sono in genere significativamente più costosi del misuratore di portata magnetico medio. A meno che non ci sia un motivo convincente nella vostra applicazione che un misuratore di portata magnetico non può soddisfare, un misuratore di portata magnetico è spesso una scelta migliore.

Un motivo che potrebbe indicare la necessità di un misuratore di massa Coriolis potrebbe essere che il fluido non è conduttivo o non è abbastanza conduttivo per un misuratore di portata magnetico e il cliente desidera misurare il loro flusso in unità di massa. Anche i misuratori di portata elettromagnetici richiedono un profilo di flusso stabile. Ciò presuppone determinati requisiti per le tubazioni prima e dopo il misuratore (sezione di ingresso/uscita) nonché la considerazione di eventuali disturbi del flusso come valvole, curve e pompe.

Questi requisiti non si applicano ai misuratori Coriolis. Quindi, se il luogo di installazione non garantisce le sezioni di ingresso e uscita necessarie per il corretto funzionamento di un misuratore di portata elettromagnetico e si deve misurare anche la massa, un misuratore di massa Coriolis può facilmente risolvere questi problemi.

Misuratore di portata massico Coriolis vs. misuratore di portata induttivo magnetico: vantaggi e svantaggi
  Misuratore di portata Coriolis Misuratore di portata magnetico
Vantaggi • Funziona anche con fluidi elettricamente non conduttivi
• Non richiede un profilo del fluido stabile
• Minori requisiti per tubi diritti
• Possibilità di misurazione della massa
• Maggiore rapporto del campo di misura con condizioni di flusso variabili
• Più economico da acquistare
• Principio di misura comprovato e testato
• Design più piccolo rispetto al misuratore di portata Coriolis
• Misura del volume
                                                                                                            • Elevata precisione di misurazione
                                                                                                            • Quasi esente da manutenzione
                                                                                                            • Nessuna parte in movimento
Svantaggi • Acquisto più oneroso
• Dimensioni maggiori
• Funziona solo con fluidi elettricamente conduttivi
• Non adatto per applicazioni ad alta temperatura o alta pressione come misuratori di portata Coriolis
Quali sono le differenze tra misuratori di portata induttivi magnetici ed misuratori di portata ad ultrasuoni?

C'è un punto importante che ti farà sempre scegliere un misuratore di portata ad ultrasuoni invece di un misuratore di portata elettromagnetico: la dimensione della tubazione in cui deve essere installato il misuratore di portata. I misuratori di portata ad ultrasuoni sono disponibili nei tipici modelli in linea, dove sono integrati nel sistema di tubazioni, e sono disponibili anche in modelli clamp-on. Misuratori di portata ad ultrasuoni clamp-on, noti anche come misuratori di portata non invasivi o misuratori di portata portatili, sono costituiti da due sensori ultrasonici, fissati permanentemente o temporaneamente all'esterno del tubo, e da un trasmettitore. Il diametro del tubo determina la tipologia di montaggio dei sesnori.

Ciò significa che è notevolmente meno costoso installare una fascia metallica che corre attorno a un tubo di grande diametro rispetto ai materiali per costruire un misuratore di flusso di grande dimensioni. Per grandi diametri di tubo, i misuratori di portata ad ultrasuoni clamp-on sono solitamente la soluzione migliore per motivi di costo.

Anche l'installazione di misuratori di portata ad ultrasuoni clamp-on può comportare risparmi in quanto non vi sono tempi di inattività o costi di installazione superiori alla media. Sono semplicemente installati all'esterno e non richiedono modifiche ai tubi. Inoltre, i modelli clamp-on non sono soggetti a sbalzi di pressione né causano perdite di carico. Per visualizzare esempi di misuratori di portata ad ultrasuoni clamp-on, visitare il nostro Catalogo DUC.

Nel caso di misuratori di portata in linea in tubi di diametro medio-piccolo, è interessante confrontare il principio di misura magneticamente induttivo con la tecnologia ad ultrasuoni. Entrambi offrono principi di misura che non richiedono elementi meccanici o parti in movimento. Questo generalmente significa meno manutenzione ed una maggiore durata poiché nulla di essenziale si consuma nel tempo e nell'uso. Nessuno dei principi di misurazione ha parti che impediscono il flusso. Entrambi possono fornire una buona precisione, anche se è ben noto che i misuratori di portata magnetici forniscono in media una precisione leggermente migliore, specialmente a portate inferiori. Entrambi possono anche offrire buoni rapporti di turndown e generalmente i costi non differiscono molto.

Nella maggior parte delle applicazioni, la più grande differenza tra misuratori di portata in linea magnetici e misuratori di portata ad ultrasuoni risiede nel tipo di fluido da misurare. I misuratori di portata elettromagnetici richiedono che i fluidi abbiano una conducibilità elettrica minima. Esistono molti liquidi che non soddisfano questi requisiti e non sono adatti per un misuratore di portata elettromagnetico (es. benzina, gasolio, acqua demineralizzata). In questi casi, un misuratore di portata ad ultrasuoni in linea può essere una buona opzione, soprattutto quando è richiesto un livello simile di accuratezza, rangeability e l'assenza di componenti meccanici. Un'ottima alternativa al misuratore di portata induttivo magnetico per fluidi non conduttivi può essere trovata nel nostro misuratore di portata ad ultrasuoni inlinea DUK, che offre un rapporto del campo di misura di 1:250.

Misuratori di portata ad ultrasuoni vs misuratori di portata elettromagnetici: vantaggi e svantaggi
  Misuratore di portata ad ultrasuoni Misuratore di portata magnetico
Vantaggi • Funziona anche con fluidi elettricamente non conduttivi
• Possibile utilizzo temporaneo come modello clamp-on
• I modelli clamp-on sono significativamente più economici per i tubi di grande diametro interno
• Rapporto del campo di misura più elevato
• Tolleranze minori a basse velocità di flusso
• Principio di misura molto diffuso e collaudato
• Disponibile portatile
                                                                                                • Elevata precisione di misurazione
                                                                                                • Quasi esente da manutenzione
                                                                                                • Nessuna parte in movimento
                                                                                                • I prezzi sono approssimativamente comparabili
                                                                                                • Misura del volume
                                                                                                • Possibili diametri interni dei tubi ridotti
                                                                                                • Elettronica di misura affidabile
Svantaggi • Richiedono fluidi omogenei e tratti rettilinei dei tubi (ingresso, uscita) per garantire un profilo di flusso che agevoli il principio di azione degli ultrasuoni.
• Non funzionano con liquidi che non trasmettono onde ultrasonore, come fanghi pesanti.
• Infine, la precisione dei misuratori di portata a ultrasuoni può essere compromessa a portate molto ridotte.
• Funziona solo con fluidi elettricamente conduttivi
• Non disponibile in versione clamp-on

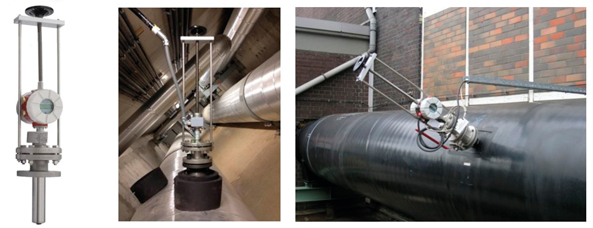

Cosa sono i misuratori di portata magnetici in linea e plug-in?

I misuratori di portata elettromagnetici sono disponibili nella versione integrata in linea o come modello ad inserzione. Con accessori speciali (dispositivo di estrazione) è possibile installarli e rimuoverli durante il funzionamento senza problemi, ad es. a scopo di manutenzione. Per motivi tecnici, i misuratori di portata elettromagnetici non sono disponibili come modelli clamp-on.

Kobold Magmeter magnetic inductive flow meter Pic002.png

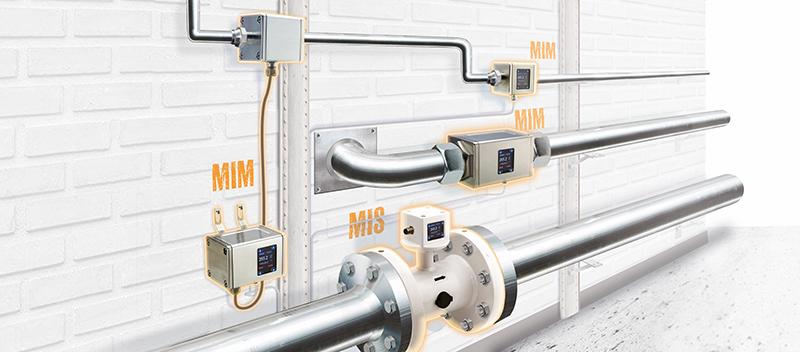

Come si dimensiona un misuratore di portata induttivo magnetico?

Anche se è ovvio dimensionare il misuratore in base al diametro del tubo, questo non è il modo corretto se si vuole che il misuratore funzioni correttamente. I criteri essenziali sono un sistema di tubi completamente riempito e un profilo di flusso stabile.
L'approccio migliore è conoscere gli intervalli di portata massima e minima che fluiranno attraverso il misuratore. Scegli un misuratore in grado di acquisire ed elaborare il flusso sia massimo che minimo.

Kobold Magmeter magnetic inductive flow meter Pic003.png

Cosa devo considerare quando installo un misuratore di portata elettromagnetico?

• Accertarsi che la portata rientri in un intervallo tale da garantire una misura affidabile tra la portata minima e quella massima.
• Assicurarsi che il fluido da misurare abbia la conduttività minima richiesta per il misuratore scelto
• Requisiti delle tubazioni in linea: assicurarsi che il posizionamento del misuratore soddisfi i requisiti delle tubazioni a monte e valle.
• Rispettare le specifiche del flussometro magnetico.
• Per i misuratori di portata elettromagnetici drop-in, assicurarsi che la tubazione a monte sia adeguata per aiutare a stabilizzare il profilo del flusso. In casi eccezionali, ciò può richiedere una sezione di ingresso di 20 volte o più.
• Assicurarsi che lo strumento non sia installato vicino ad altri elementi che potrebbero disturbare il profilo del flusso, come ad esempio Valvole, pompe e curve nel tubo. Le valvole dovrebbero generalmente essere posizionate a valle del misuratore.
• Durante l'installazione del misuratore, assicurarsi che tutti i raccordi, le guarnizioni e gli altri elementi siano correttamente allineati per evitare inutili turbolenze del flusso.
• Se l'installazione è relativa a più misuratori vicini l'uno all'altro su un singolo tubo, assicurarsi che vi sia uno spazio adeguato tra gli strumenti.
• Collegare il cavo di terra dei misuratori: poiché il segnale prodotto dal misuratore è molto debole, assicurarsi che vi sia un collegamento a terra completo.
• Assicurarsi che il tubo sia completamente pieno: poiché i misuratori di portata magnetici richiedono un tubo completamente pieno, non devono esserci bolle o interruzioni del flusso. Per evitare questi errori, è preferibile installare sempre il magnetico con il flusso verso l'alto nelle installazioni con tubazioni verticali. Si noti inoltre dove è previsto il punto di installazione dello strumento, se installato nel punto più alto della tubazione, la gravità potrebbe causare una riduzione del flusso.
• Isolare i dispositivi di misurazione: assicurarsi che il dispositivo di misurazione non sia influenzato da oggetti vicini che contengono magneti o generano campi magnetici, in quanto ciò disturberebbe gravemente il principio magnetico di funzionamento.

Lista di controllo e note per l'installazione di misuratori di portata induttivi magnetici
dimensioni (DN) del misuratore Le dimensioni del dispositivo corrispondono alla portata?
Conducibilità del fluido C'è una conducibilità minima?
versione in linea L'ingresso e l'uscita sono garantiti?
versione ad inserzione Il tratto rettilineo in ingresso di 20 x DN diametro interno è garantito?
profilo del fluido Potrebbe esserci turbolenza nel tubo oppure ritenete sia impossibile?
connessioni al processo Le connessioni al processo corrispondono alla tubazione ed allo strumento?
Distanza Le distanze minime sono garantite in caso di utilizzo di più misuratori?
messa a terra La messa a terra è garantita?
Tubo pieno Potrebbero esserci bolle d'aria o di gas nel fluido oppure ritenete sia impossibile?
Distanza dalle interferenze Ci sono campi elettromagnetici vicini che potrebbero influenzare la misura?
Bypass pipe option È possibile installare un tubo di bypass per facilitare lo smontaggio o la pulizia del sensore. Questa tipologia di installazione è consigliata per fluidi fortemente contaminati.
Rivestimento interno del tubo di misura Se il corpo di flusso è rivestito di PTFE, il misuratore di portata deve essere installato con particolare cura. Il rivestimento del tubo è bordato in corrispondenza delle flange (guarnizione). Questo non deve essere danneggiato o rimosso in quanto impedisce al liquido di penetrare tra la flangia e il corpo del misuratore e danneggiare l'isolamento dell'elettrodo.
Connessioni del misuratore di portata Il sensore viene installato tra i tubi utilizzando viti, bulloni, dadi e guarnizioni adeguati. Non superare le raccomandazioni di coppia durante l'installazione. Assicurarsi che gli anelli di terra siano collegati correttamente. Eventuali guarnizioni installate non devono ostacolare la sezione del tubo. Non utilizzare sigillanti conduttivi come la grafite. Ciò potrebbe portare alla formazione di uno strato conduttivo all'interno del tubo di misura, che interferisce con il segnale di misura.
Installazione in una tubazione di diametro maggiore L'installazione del misuratore di portata in tubazioni con larghezze nominali maggiori è possibile utilizzando coni per tubi, tuttavia è necessario tenere conto della conseguente perdita di pressione. Per evitare interruzioni del flusso all'interno del tubo, non deve essere superato un angolo di riduzione dei coni di 8°.
vibrazioni Per eliminare gli effetti delle vibrazioni e prevenire danni prematuri al trasmettitore, i misuratori di portata flangiati richiedono che il sensore sia supportato vicino alle flange.



Il misuratore di portata induttivo magnetico con un diametro interno inferiore viene installato in un tubo con un diametro interno maggiore mediante riduttori.

Kobold Magmeter magnetic inductive flow meter Pic005.png

Per evitare danni allo strumento ed all'impianto, è necessario fissare dei supporti in caso di vibrazioni.

Kobold Magmeter magnetic inductive flow meter Pic006.png

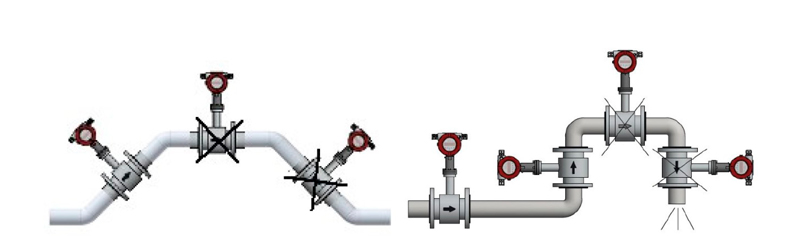

Posizionare sempre il misuratore di portata magnetico induttivo in tratti di tubo in salita.

Kobold Magmeter magnetic inductive flow meter Pic007.png

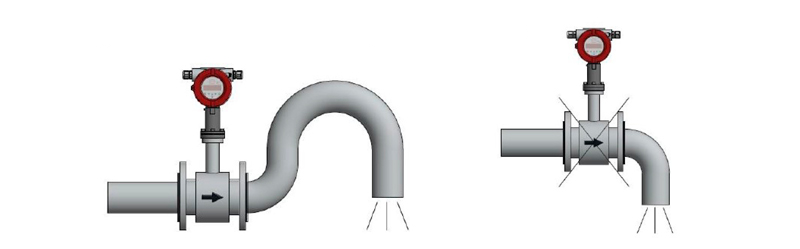

Uscita libera di un misuratore di portata induttivo magnetico

Il misuratore deve essere preferibilmente installato in un sifone. L'elettrodo di tubo vuoto offre ulteriore sicurezza per rilevare tubazioni vuote o parzialmente piene.

Pericolo! Rischio di accumulo di solidi nel sifone. Si consiglia di prevedere interventi di pulizia del tubo di misura.

Kobold Magmeter magnetic inductive flow meter Pic008.png

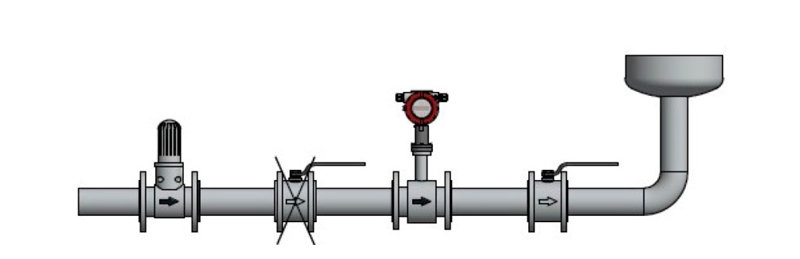

Tubazione lunga con il misuratore di portata induttivo magnetico

Poiché i picchi di pressione sono possibili con tubazioni lunghe, gli strumenti di misura e controllo devono essere installati dietro il sensore. Tuttavia, durante l'installazione in tubazioni verticali, in particolare nel caso di tubi di misura con rivestimento in PTFE con temperature di esercizio più elevate, gli strumenti devono essere installati davanti al sensore (rischio di vuoto!).

Kobold Magmeter magnetic inductive flow meter Pic010.png

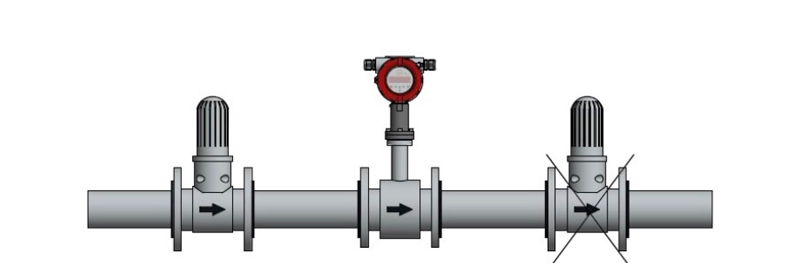

Installazione di pompe in prossimità del misuratore di portata induttivo magnetico

I misuratori non devono essere installati sul lato di aspirazione delle pompe. Ciò evita il rischio di pressione negativa e quindi possibili danni al rivestimento del tubo di misura.

Kobold Magmeter magnetic inductive flow meter Pic011.png

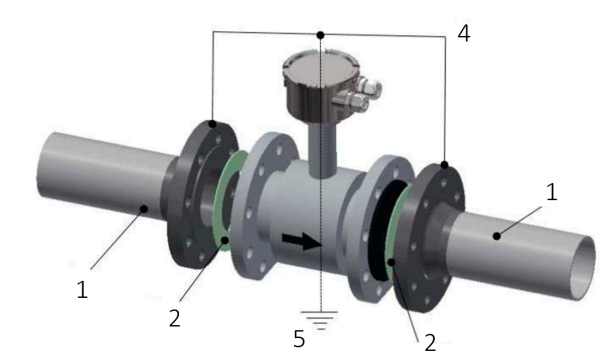

Messa a terra per misuratori di portata magnetico induttivi: tubo metallico elettricamente conduttivo

Kobold Magmeter magnetic inductive flow meter Pic012 grounding for metallic pipes.png

Legenda: 1 Tubo   2 Guarnizione   3 Anello di terra   4 Filo di terra min. 4 mm^2 Cu   5 Collegamento a terra

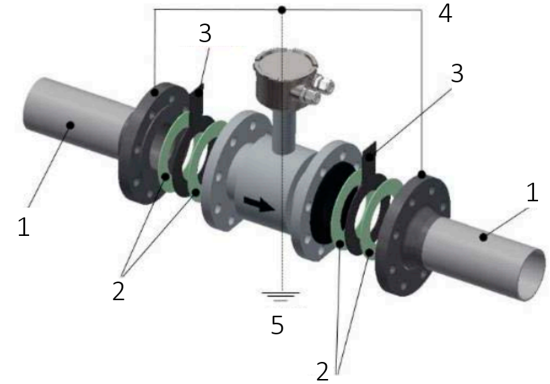

Messa a terra per misuratori di portata a induzione magnetica: le tubazioni in plastica o le tubazioni metalliche rivestite internamente non sono conduttive

Kobold Magmeter magnetic inductive flow meter Pic013 grounding for plastic pipes.png

Legenda: 1 Tubo   2 Guarnizione   3 Anello di terra   4 Filo di terra min. 4 mm^2 Cu   5 Collegamento a terra

Quali connessioni hanno i misuratori di portata elettromagnetici?

Il MIK il nostro popolare strumento ha connessioni da G 1/2" a G 2 3/4" MIM connessioni da G 1/4" a G 2" e NPT. Per tubi più grandi, consigliamo il MIS con attacchi DN50, DN80, DN100 e ANSI 2", 3", 4". Per tubi ancora più grandi come da DN 10 a DN 1200 o ANSI da 1/2 a 48", utilizzare il nostro EPS. E come versione ad inserzione, puoi ordinare il nostro PIT per connessioni da DN150 a DN 2000. Versioni su misura possono essere consegnati rapidamente e comodamente su richiesta.

Per quali valori di pressione sono adatti i misuratori di portata magnetici?

I misuratori di portata magnetici (modello Kobold: EPS) sono adatti per pressioni del fluido comprese tra 0 e 40 bar. Su richiesta sono possibili pressioni superiori.

Come scegliere un misuratore di portata magnetico?

Saremo lieti di aiutarvi e consigliarvi nella scelta! Visita il nostro sito www.kobold.com. Chiamaci o inviaci una mail.

I misuratori di portata magnetici sono certificati ATEX per aree pericolose?

La certificazione ATEX è selezionabile come opzione. Chiamaci o inviaci una mail.

Ho bisogno di assistenza tecnica urgente. Come posso mettermi in contatto con voi?

Siamo qui per aiutavi! Chiamaci o inviaci una mail.
